2. 主要テーブル関連図

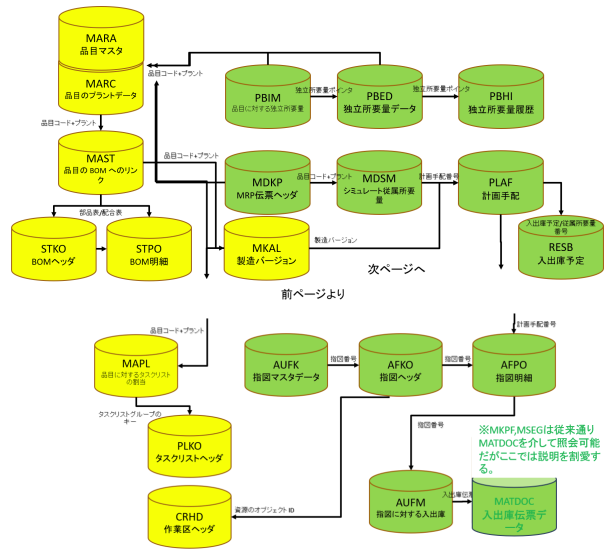

ここでは、PPにおける主要テーブル関連図を説明します。

緑色が生産計画~製造指図・製造実績で伝票情報が登録される主要なトランザクションテーブルで、
黄色は接続するマスタだったり、付属情報だったりするものです。

テーブルとテーブルをつなぐ矢印の上の記載はキー項目になります。
一例をあげると、PBIM品目に対する独立所要量と、PBED独立所要量データは独立所要量ポインタでつながっています。
PPではSDやMMと異なり、各プロセス間の密接的な接続が少ないです。
計画手配から振り返られた指図(製造指図)、指図番号を元に入力する入出庫伝票(製造実績)の関係を表しています。これらについても参考までに見ていただければと思います。
