Association定義
11.5 Association定義
Association,Navigation Property,Association Setとは
Association,Navigation Property,Association SetはOData（SAPのGateway/CDSで公開するサービス）の「関係（リレーション）」を表すための用語です。
前提（EntityとEntity Setの違い）
Entity（エンティティ）：テーブルの1行分、つまり「レコード」や「オブジェクト」。
例）ある注文の1件。
Entity Set（エンティティセット）：そのレコードがたくさん集まった「集合」＝テーブル全体。
例）全ての注文明細。
Associationとは
Associationとは、エンティティの間に「どんな関係があるか」を定義するものです。
具体的には「どのフィールドが結びつくか（キー項目）」「親子の多重度（１：Nなど）」を定義するものです。

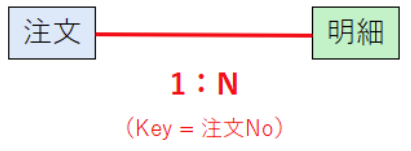

Associationのイメージ
例えば、下図の場合はヘッダの注文と明細が注文Noで紐づいていて（キー項目は注文No）、
注文：明細は１：Nになる、という関係を持っています。
Association Setとは
Associationがエンティティ同士の関係を表すのに対して、Association SetはEntity Set同士の関係を表します。

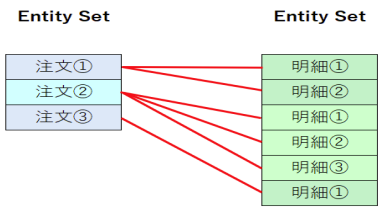

Association Setのイメージ
AssociationとAssociation Setの違いは以下のようなイメージです。
Association（アソシエーション）＝「関係の設計図（ルール）」
Association Set（アソシエーションセット）＝「設計図を実際のデータ集合に当てはめたもの（実際の集合間のリンク）」
Navigation Propertyとは
あるエンティティからほかのエンティティへ移動（リンク）する際、
どのアソシエーションを使うのかを定義するものです。

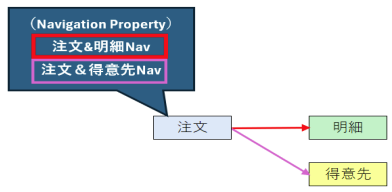

Navigation Propertyのイメージ
Navigation PropertyはEntity Typeの中に定義される「道の名前」のようなイメージです。
例えば、ユーザーがURLにて「XX/Items」のように入力した場合、 Navigation Propertyを利用して明細を取得できます。
Association定義
Associationを定義するために、まずはEntity Typeを定義します。手順については先述の通りです。

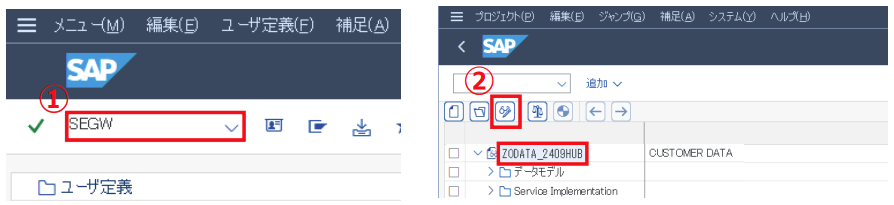

①トランザクションコード：「SEGW」でSAP Gateway Service Builderを実行します。
②対象のプロジェクトを選択して、照会<->変更ボタンを押下します。（変更モードにします。）

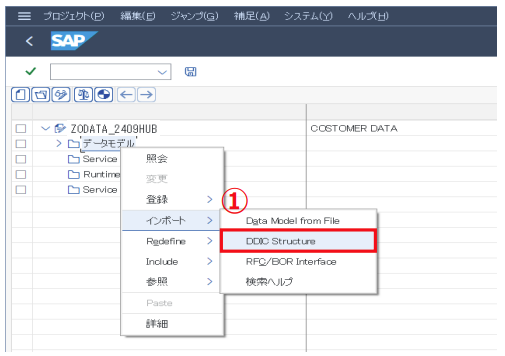

③データモデルを選択した状態で、右クリックします。
インポート＞DDIC Structureを押下します。

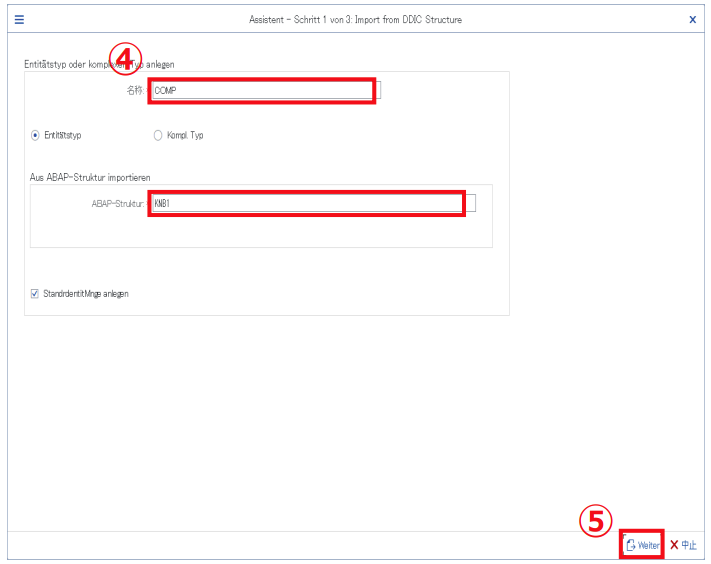

④以下内容を入力します。
・名称：COMP
・ABAP-Struktur：KNB1
※そのほかの項目はデフォルトのままでOK
⑤Weiterボタンを押下します。

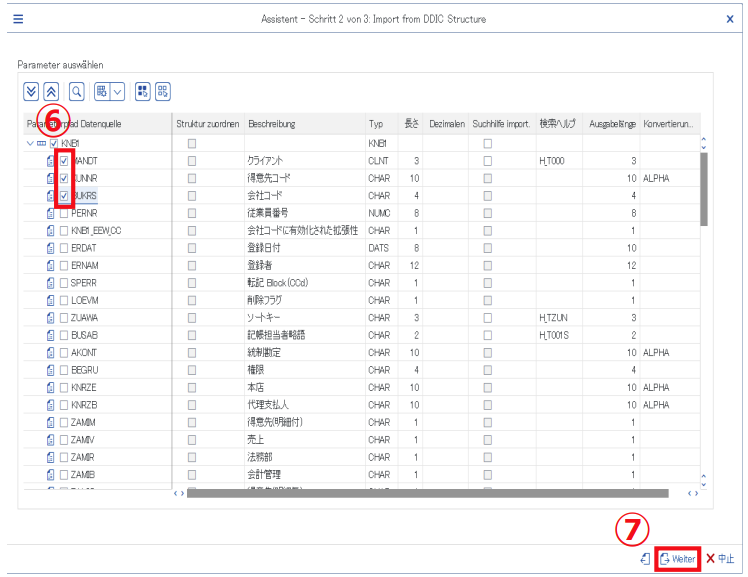

⑥以下項目にチェックを入れます。
- MANDT（クライアント）
- KUNNR（得意先コード）
- BUKRS（会社コード）
⑦Weiterボタンを押下します

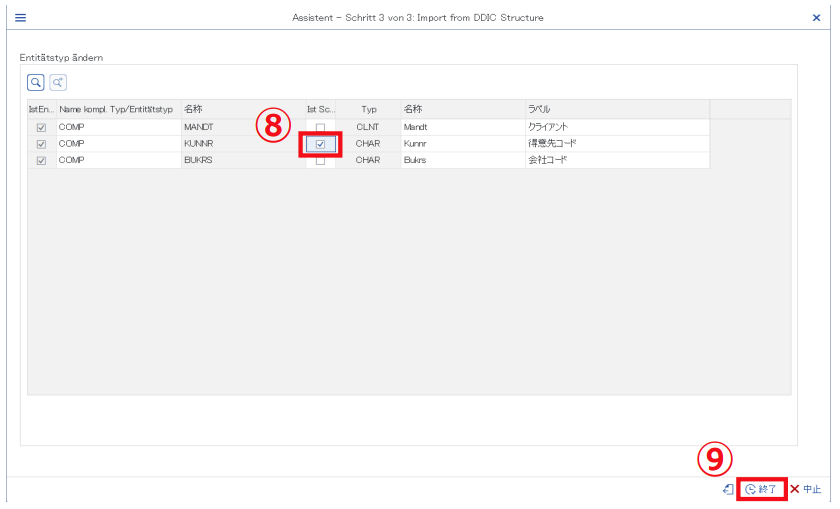

⑧キー項目にチェックを入れます。
当手順ではKUNNR（得意先コード） をキー項目として登録します。
⑨終了ボタンを押下します。

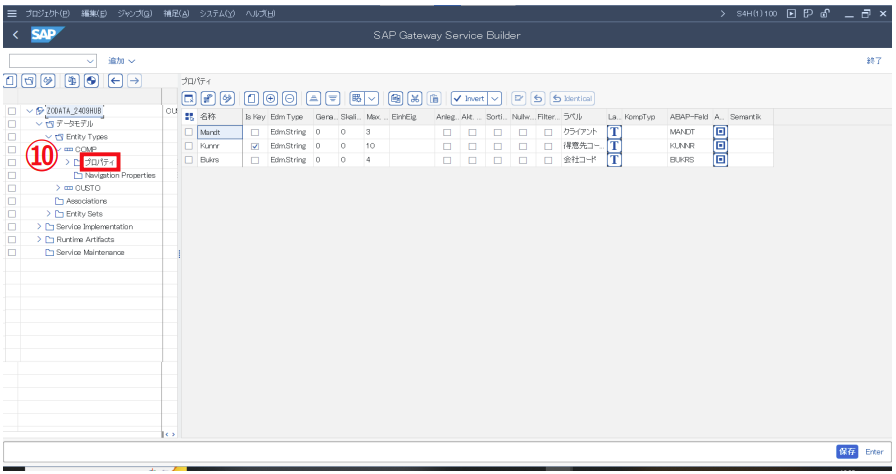

⑩データモデル＞Entity Types＞COMPを押下します。
プロパティをダブルクリックすると登録したODataが確認できます。

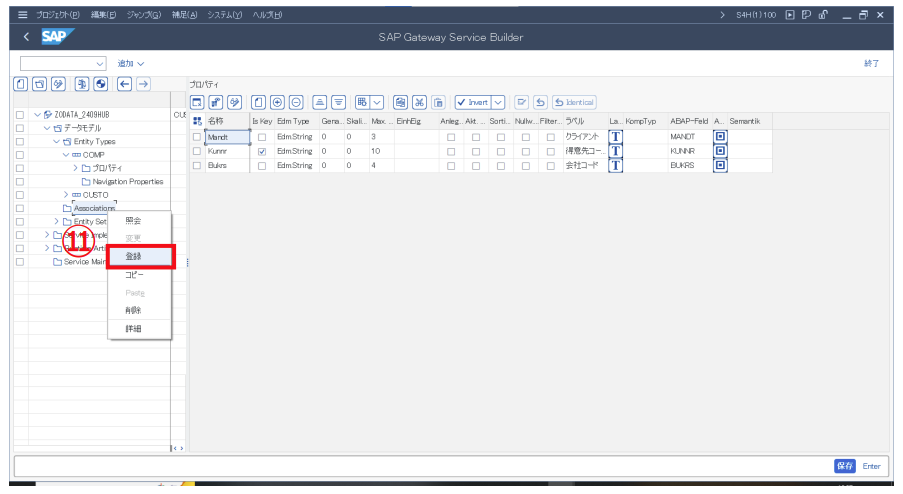

⑪Associationsを右クリックし、登録ボタンを押下します。

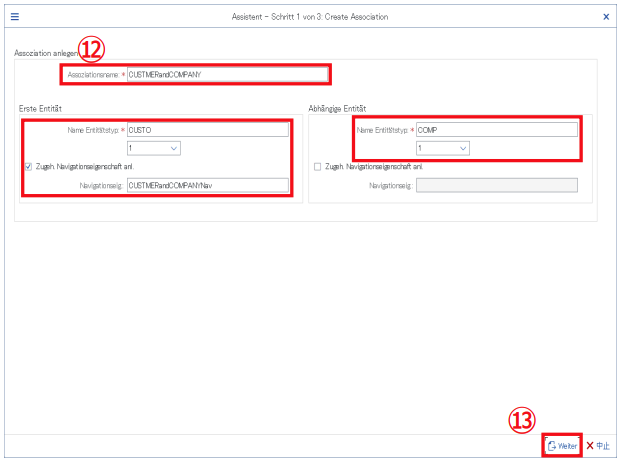

⑫以下内容を入力します
- Assoziationsname：CUSTOMERandCOMPANY
-
Name Entitätsty：
CUSTO（1）
COMP（1） -
Navigationseig：
CUSTMERandCOMPANYNav
（チェックを入れる）
⑬Weiterボタンを押下します。
Association定義の補足①
入力項目について
Association定義の際に入力する項目は以下となります。
①Associationの名前
②紐づけるEntityの名前（左側が親、右側が子）
③カーディナリティ
④Navigation Propertyの名前（チェックを入れる）

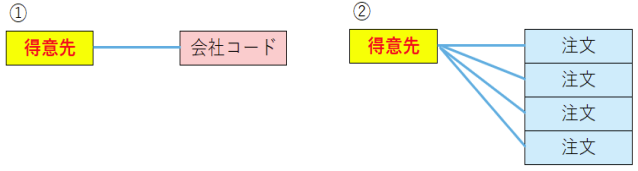

カーディナリティとは
カーディナリティとは「1つの親データに子データが何個あるか」を表したものです。
基本的に以下2通りで表されます。
①1対1 （1：1）
②1対多（1：N）

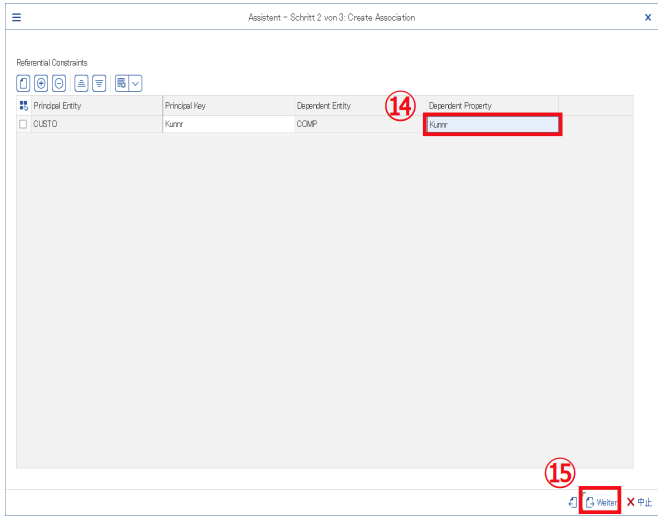

⑭以下内容を入力します。
・Dependent Property：Kunnr
※そのほかの項目はデフォルトのままでOK
⑮Weiterボタンを押下します。

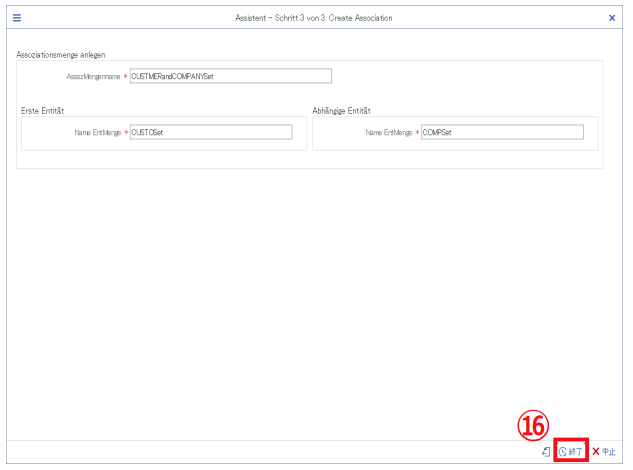

⑯終了ボタンを押下します。
※全項目デフォルトのままでOK
Association定義の補足②
キー設定について
Association定義の際にはエンティティ間を紐づけるためにキー項目を設定します。
当手順ではKunnr（得意先コード）で紐づけています。また、複数設定することも可能です。
Association Setについて
Association定義の際には、同時にAssociation Setも設定します。
入力する項目は以下となります。
①Association Setの名前
②紐づけるEntity Setの名前

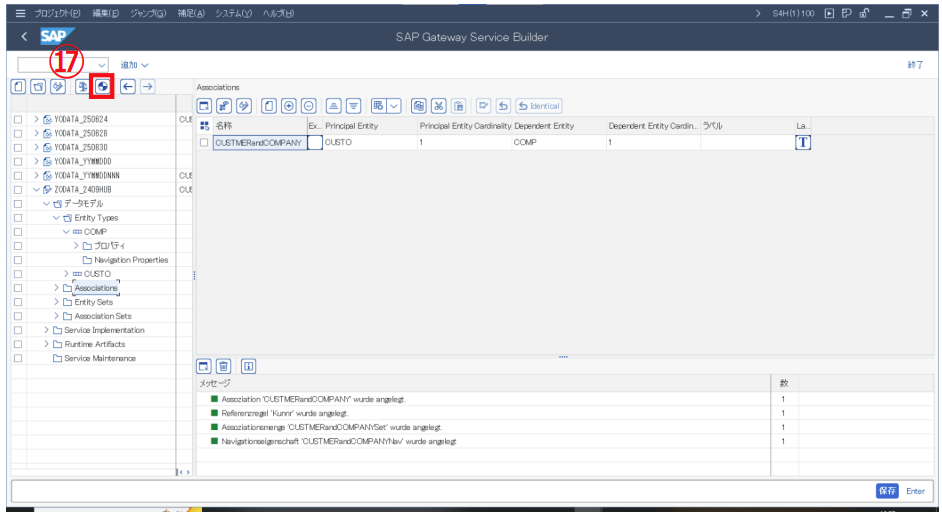

⑰実行時オブジェクト生成ボタンを押下します。

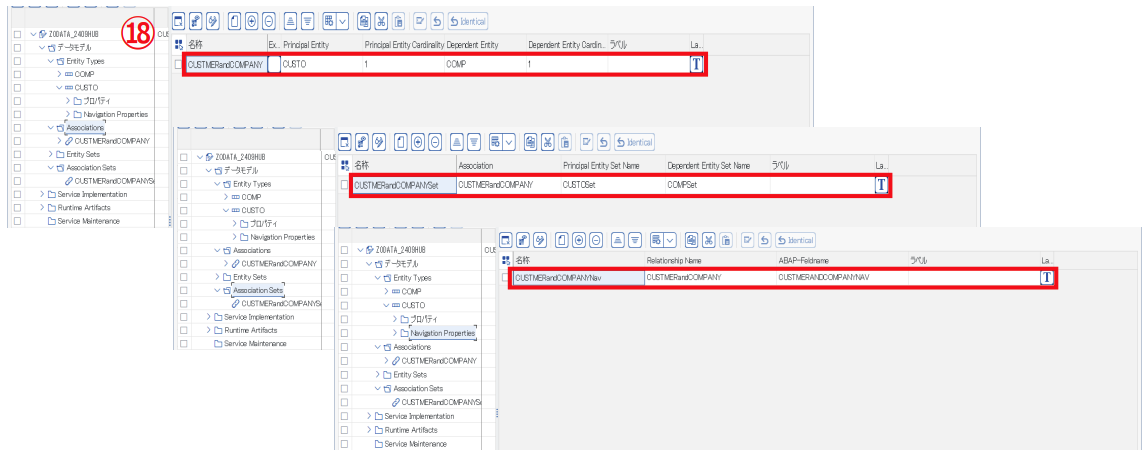

⑱「Associations」フォルダ、「Association Sets」フォルダ、「Navigation Properties」フォルダを
それぞれ選択すれば、定義したAssociation,Association Set,Navigation Propertyが以下のように登録されていることを確認できます。
テスト実行
SAP Gateway Clientでテスト実行すると、metadataを確認できます。

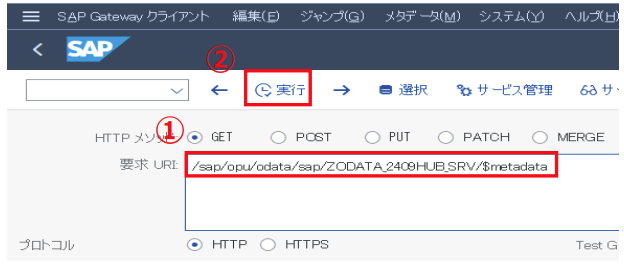

①以下内容を入力します。
/sap/opu/odata/sap/ZODATA_YYMMnnn_SRV/$metadata
②実行ボタンを押下します。
metadataの補足
metadata（メタデータ）とは
metadata（メタデータ）とは、データについてのデータ を指します。
データそのものではなく、そのデータを説明する情報のことです。
イメージとして、例えば、本（データ）に対してのメタデータは以下です。
著者名、出版日、ページ数、ISBN番号
SAP ODataのmetadata
SAP ODataサービスでは「$metadata」というURLがあります。
サービスで提供されるエンティティ、プロパティ、型、リレーションなどの情報が
XML形式で書かれています。
ODataクライアントはmetadataを見て、どのようなデータが取得できるかを理解できます。

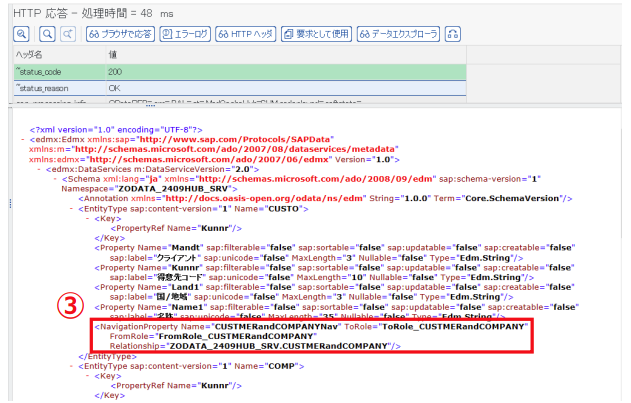

③Navigation Propertyが確認できます。

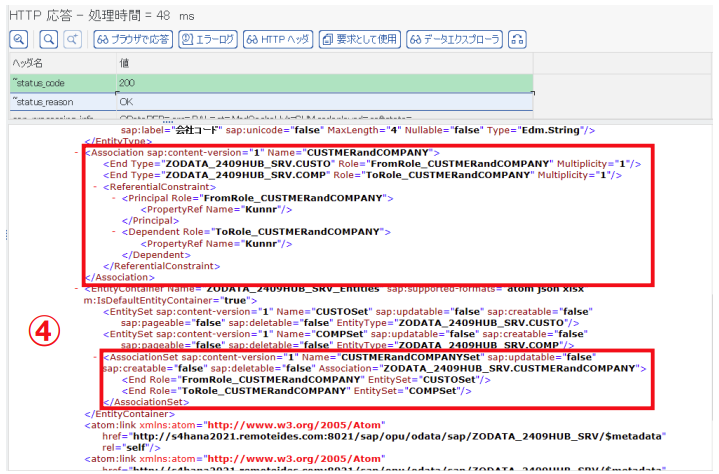

④Association,Association Setが確認できます。
