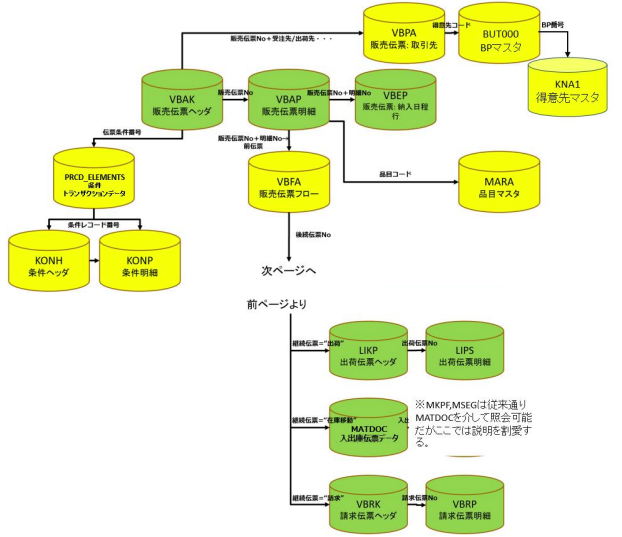

ここでは、SDにおける主要テーブル関連図を説明します。

緑色が受注～出荷（出庫）～請求で
伝票情報が登録される主要なトランザクションテーブルで、
黄色は接続するマスタだったり、付属情報だったりするものです。

販売伝票フローは受注伝票を起点として、
後続伝票となる出荷伝票・出庫伝票・請求伝票を紐づけしたテーブルです。

テーブルとテーブルをつなぐ矢印の上の記載はキー項目になります。
一例をあげると、VBAK販売伝票ヘッダとVBAP販売伝票明細は
販売伝票Noでつながっています。
そしてVBAP販売伝票明細とVBEP販売伝票: 納入日程行は
販売伝票No＋明細Noでつながっています。
このように様々なテーブルが項目でリンクしている構造です。

下につながっている緑の6つのテーブルは、
販売伝票フローと繋がっている後続伝票のテーブルを表しています。
それぞれ（出荷・出庫・請求）の情報は受注を介して内容を確認できます。
